PI Expert Suite电脑版是一款专业实用的开关电源设计软件,PI Expert Suite官方版内置Power Integrations所有电源产品的数据信息,提供构建和测试工作原型所需的所有必要信息,PI Expert Suite电脑版包括完整的交互式电路原理图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。
PI Expert Suite功能介绍
1、PI Expert Suite软件增加了对其LinkSwitch-PL和LinkSwitch-PH LED驱动器IC以及近期推出的TinySwitch-4离线式开关IC产品系列的设计支持。
2、可大幅缩短设计时间,从而进一步提高电源设计团队的工作效率。
3、能够生成完整的电源电路原理图,并提供电源变压器优化技术气噪声抗扰性和抗浪涌能力。
4、新增了对固态照明产品的设计支持,能够对LED设计进行恒流、调光及谐波发射优化。
5、PI Expert完全支持LinkSwitch-PL和LinkSwitch-PH产品系列
6、新增了一项全新功能,可将BOM导出到在线web应用程序,以便知名分销商确认其零件供货的情况
PI Expert Suite软件特色
支持变压器设置,在配置LED开关的时候运用
支持编辑内部调试数据的元件类型
可以配置软件的调试外观界面
自动配置多个可以选择试用的参数
其它可编辑的参数视设计的PI器件系列和拓扑结构而定。
可以选择PI Xls Designer表中的单元格
提供了多种变压器开关的芯片数据配置
提供了脚本分配的功能,可以编辑LED脚本控制的方案
增加设计的材料功能,pi expert suite 9.0提供控制系统的材料
支持设计的要求和测试功能,对开发的系统进行测试
PI Expert Suite包含组件
PI Expert:是自动化的图形用户界面(GUI)程序,PI Expert Suite官方版可以根据用户的电源规格参数,自动生成围绕Power Integrations某一IC产品系列的电源转换方案。PI Expert可提供构建和测试工作原型所需的所有必要信息。这些信息包括完整的交互式电路原理图、物料清单(BOM)、电路板布局建议以及详细的电气参数表。PI Expert还可提供完整的变压器设计,包括磁芯尺寸、线圈圈数、适当的线材规格以及每个绕组所用的并绕线数。此外,还可生成详细的绕组机械装配说明。该程序可以将设计时间从数天缩短至几分钟。
PI Xls Designer:PI Xls Designer是基于设计表格的应用程序,能让电源设计师在设计过程中获得更多的控制。同时,也提供包括详细的绕组机械装配说明在内的变压器构建支持。PI Xls Designer根据您提供的有关输入、输出以及其他所有必需的设计规格来执行所有必要的计算,以设计和评估采用Power Integrations的IC的电源转换方案。
PI Viewer:该工具可查看用旧版PI Expert创建的设计文件。
PI Expert Suite安装方法
在188下载网,下载PI Expert Suite电脑版软件包,解压,运行“exe.文件”

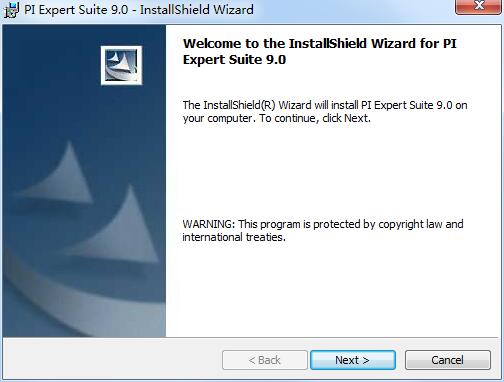

双击打开,进入安装向导,单击Next

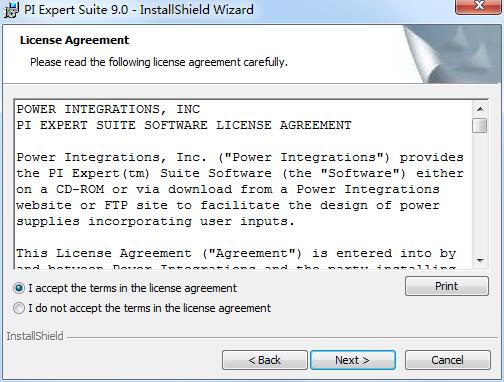

继续安装前阅读协议,点击I accept...,点击Next

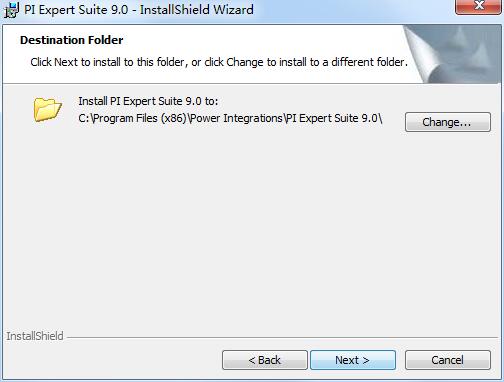

选择安装位置,默认c盘,点击Next

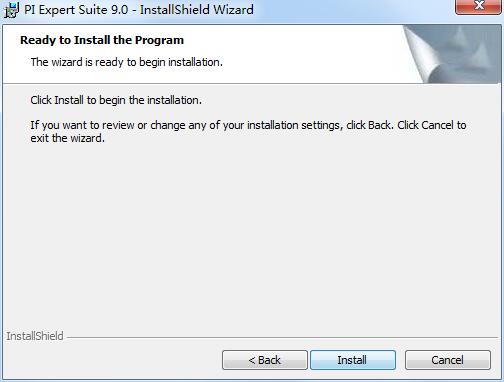

准备安装,点击Install

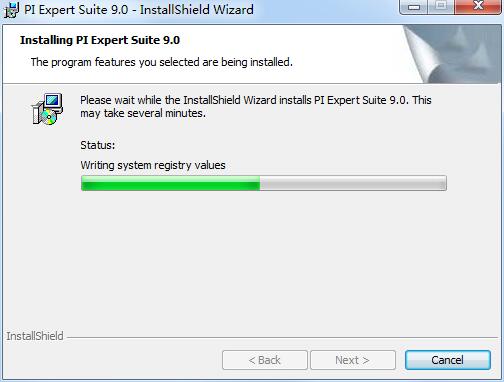

PI Expert Suite电脑版正在安装,耐心等待一下

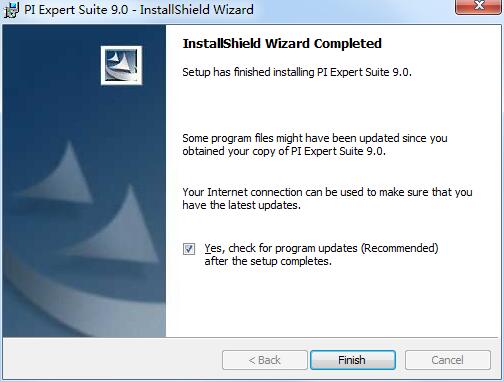

安装完成,点击Finish,退出安装向导
PI Expert Suite使用教程
第一步:选择电路形式(反激)选择芯片,选择LinkSwitch™-PL,看图
第二步:先择输出电源类型,这里选AC195-265V。
第三步:输入要输出的几组电压和电流,我这里要准备做一个24V的恒流0.7A的LED驱动电路,可以是1串6个恒流700毫安的LED灯珠。功率16.8W
第四步:输入设计方案名称。
第五步,选择优化方案,一般选默认的第一个,再点完成,就OK了。
软件通过几秒钟计算,就完成全部设计工作。
