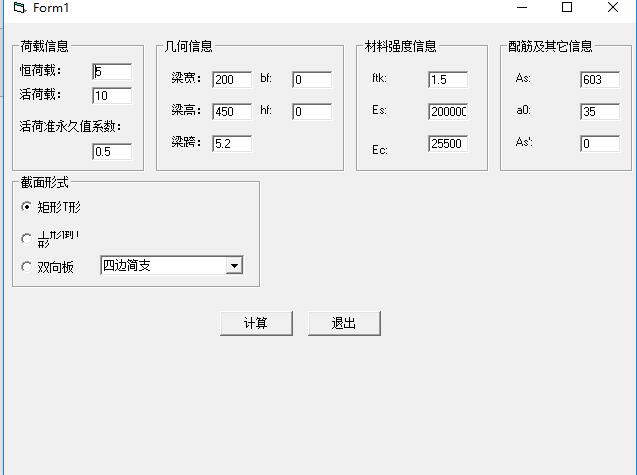

挠度计算软件是一款实用的挠度计算小软件,过对计算模型的分析计算了组合木梁若作为支撑现浇板底模的主龙骨使用时一层木方跨中的挠度值,依据试验结果分析了实测挠度值与理论计算结果有差值的原因,提出应采用施加反拱等有效措施减小变形,需要的朋友快来下载吧。
挠度计算软件简介
适用于钢筋混凝土连续梁计算,梁、柱、墙构件截面设计,梁截面验算,变形计算及选筋计算等项设计工作。
挠度计算软件安装步骤

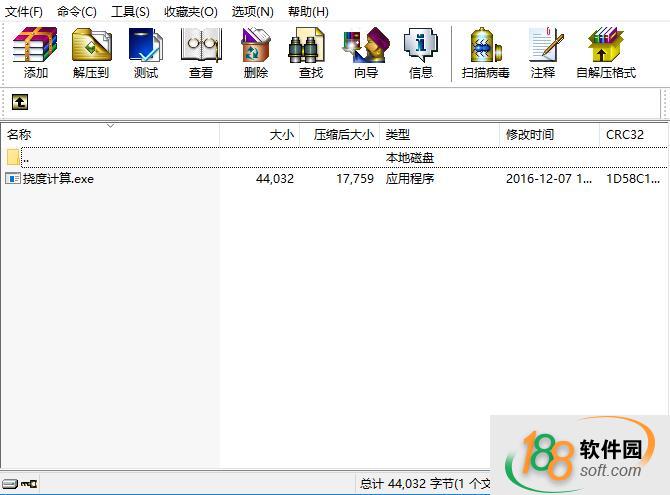

1、从188软件园下载挠度计算软件包

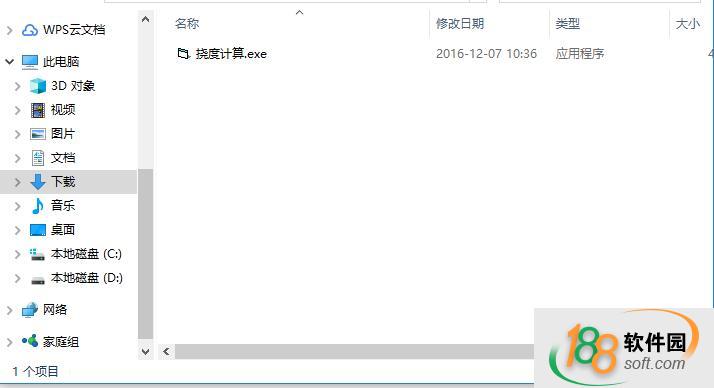

2、解压缩后,找到目标文件夹,直接双击打开即可开始使用
挠度计算公式
简支梁在各种荷载作用下跨中最大挠度计算公式:
均布荷载下的最大挠度在梁的跨中,其计算公式:
Ymax = 5ql^4/(384EI).
式中: Ymax 为梁跨中的最大挠度(mm).
q 为均布线荷载标准值(kn/m).
E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.
I 为钢的截面惯矩,可在型钢表中查得(mm^4).
跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:
Ymax = 8pl^3/(384EI)=1pl^3/(48EI).
式中: Ymax 为梁跨中的最大挠度(mm).
p 为各个集中荷载标准值之和(kn).
E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.
I 为钢的截面惯矩,可在型钢表中查得(mm^4).
跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式:
Ymax = 6.81pl^3/(384EI).
式中: Ymax 为梁跨中的最大挠度(mm).
p 为各个集中荷载标准值之和(kn).
E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.
I 为钢的截面惯矩,可在型钢表中查得(mm^4).
跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:
Ymax = 6.33pl^3/(384EI).
式中: Ymax 为梁跨中的最大挠度(mm).
p 为各个集中荷载标准值之和(kn).
E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.
I 为钢的截面惯矩,可在型钢表中查得(mm^4).
悬臂梁受均布荷载或自由端受集中荷载作用时,自由端最大挠度分别为的,其计算公式:
Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).
q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).
你可以根据最大挠度控制1/400,荷载条件25kn/m以及一些其他荷载条件
进行反算,看能满足的上部荷载要求!
