很多的用户们工作中都需要使用Protel99SE，那么你们晓得Protel99SE中是怎么自制元器件的呢?下文就为你们带来了Protel99SE自制元器件的具体操作流程。
Protel99SE如何制作自制元器件？

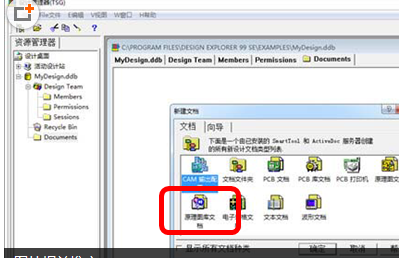

1、首先打开Protel99SE软件，新建一个设计数据库，再点击[文件]-[新建]，设置好存储位置及文件类型，新建一个原理图库文档。
2、双击新生成的元件器库，点击菜单栏的[工具]-[新部件]就可以绘制你需要的特殊元件了。
3、先根据所要绘制的元器件来进行准确的命名，最好包括元件的型号、特殊参数等简短信息，方便之后的查询、导入。

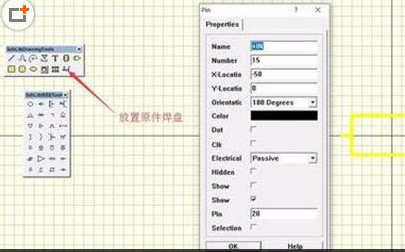

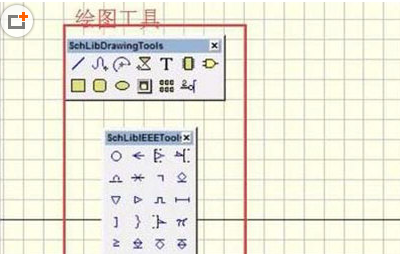

4、选择绘图工具绘制SCH元件以及放入元件的管脚，相关快捷键介绍：“X+A”取消选中;“Tab”跳出属性;“P+P”放置元器件;“P+W”画连线;“P+B”画总线;“P+U”画总线分支线;“P+J”放置电路节点;“P+O”放置电源端口;“P+N”放置网络标号。
5、绘制好元件的外形，在适当位置放入简单的说明文字，如果是常见的元器，只需要说明相关的参数即可，相对特殊的元器件则根据用途进行详细说明。
6、绘制好需要的所有元件，点击保存就完成了该元件库的制作。
根据以上描述的Protel99SE自制元器件的具体操作流程，你们是不是都学会啦!
