t20天正电气最新版是款适合工程建筑类的电气设计软件。t20天正电气可以帮助用户降低使用IBM进行设计的难度,显著的提高了工作人员的工作效率。并且t20天正电气还采用当前最新国家规范,体现了功能规范性、系统性与操作灵活性的完美结合。
t20天正电气软件功能
1、支持64位AutoCAD2021平台
2、【沿线文字】多线标注时,增加可以在导线上居中标注的方式
3、【绘制桥架】增加专属中心线图层,每类桥架有其对应中心线图层
4、【电缆敷设-标注设备】优化。当图纸中有多个同名设备编号时,支持查找下一个设备编号位置
5、【引出标注】对图中天正电气图元引出标注时,增加引出标注所在图层是否按系统类别放置的控件
6、【桥架计算】根据19DX101-1,增加电力电缆外径与截面积数据
7、【天正选项】增加设置符号文字的默认颜色,支持引出标注、做法标注等符号文字默认颜色设置
8、【参照布置】选择基准图块时支持选择cad的块参照
9、【布置按钮】支持T3状态下的给排水消火栓布置按钮,能准确在不靠墙的一侧布置
10、【初始设置】平面布线时的导线打断间距,可以随着左下角绘图比例自动按比例调整
11、【门侧布置】效果优化,对于双开门,优化门侧位置
12、【自动接地】支持外部参照墙体;对于墙体外轮廓线生成接地线时,支持输入负数,向外侧偏移
13、【消防统计】选择统计范围时,增加支持选择闭合PLINE的功能
14、【批量标注】优化,增加简标的形式,可以只标回路编号
15、【编辑导线】同时编辑多根导线后,已经进行标注的内容支持全部能够实时更新
t20天正电气软件特色
1.新制图标准更新:建筑电气制图标准:GB/T 50786-2012 图集:12DX011包含:线型库、设备库、元件库等;
2.[绘制桥架] 增加变径、斜向三通、四通构件;
3.天正“多行文字““dhwz”重写自定义实体,增加对齐标记点、页高、页间距、横排or竖排、字体颜色、文字下划线、查找替换文字。
4.[桥架计算] 增加控制电缆计算;
5.[弱电连接] 选择弱电设备与附近桥架,自动导线连接。
t20天正电气安装步骤

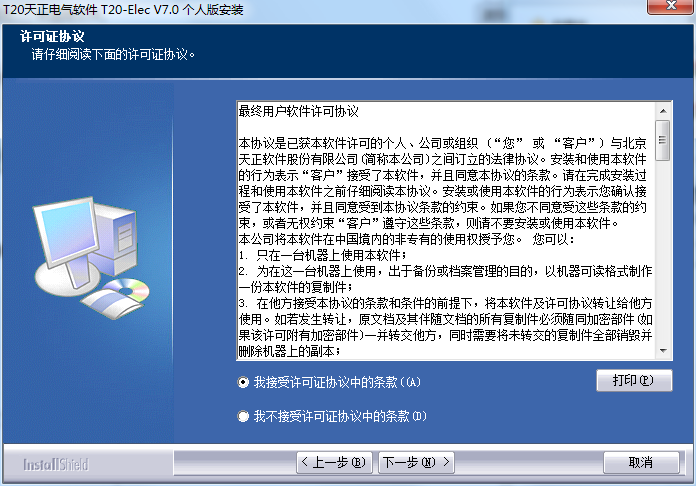

1、在188下载网将t20天正电气下载下来,并解压到当前文件夹中,点击其中的setup.exe应用程序,进入安装向导界面,接着点击下一步。

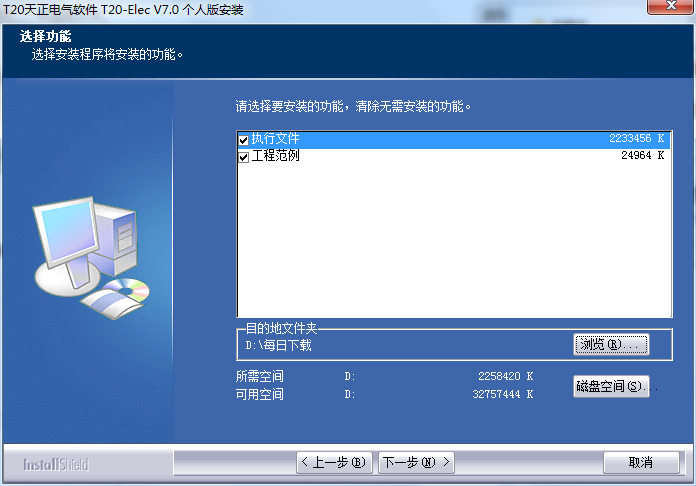

2、选择软件安装位置界面,188下载网小编建议用户们安装在D盘中,选择好安装位置点击下一步。

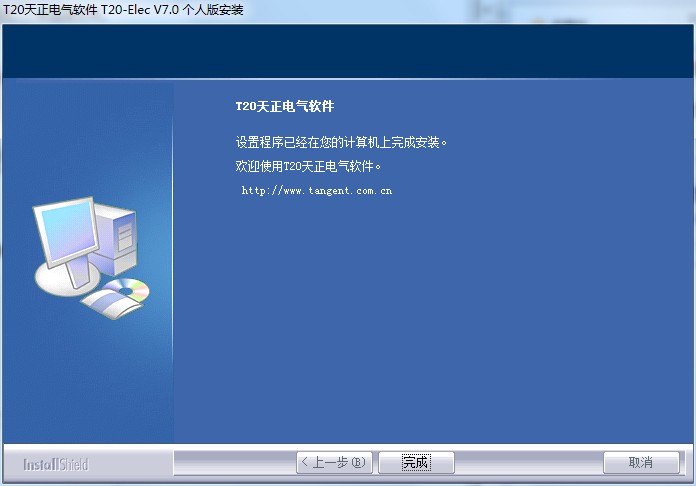

3、t20天正电气安装结束,点击完成即可。
t20天正电气使用方法
怎么统计数量?如何使用天正电气快速计算灯具个数?

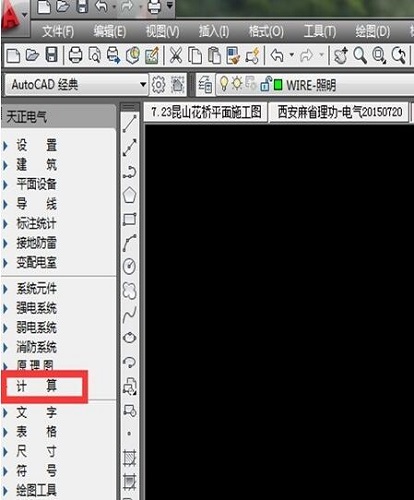

1、打开天正电气,点击左侧的工具栏中的“计算”按钮;

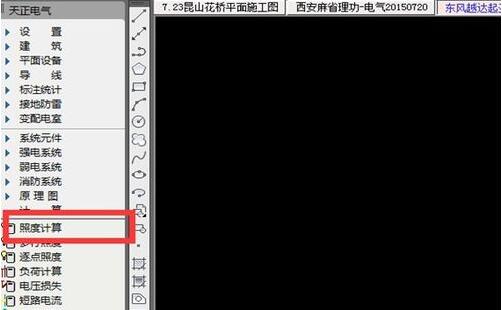

2、之后点击下方的“照度计算”选项。

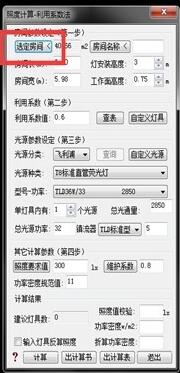

3、接着就会弹出一个对话框,在这里我们点击左上角的“选定房间“按钮;

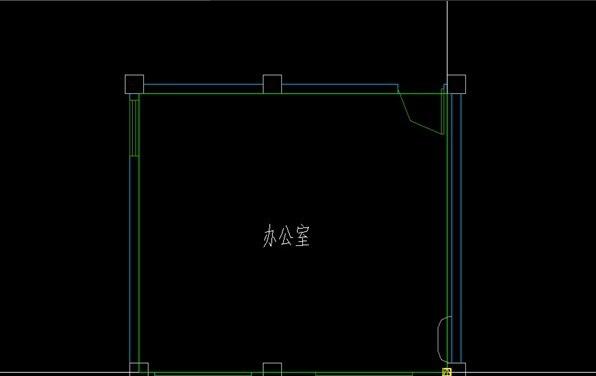

4、用鼠标框选中需要计算的房间,如下图所示。

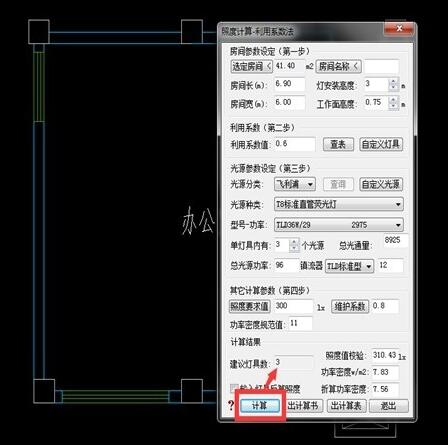

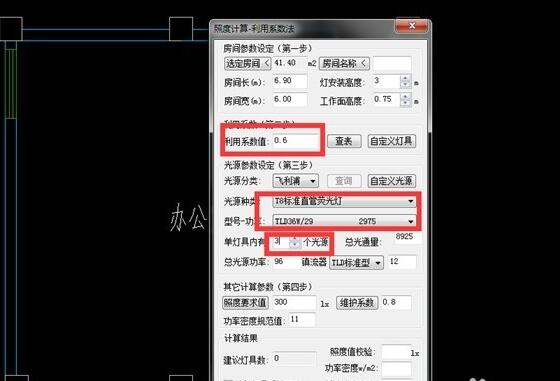

5、再接着还是返回在照度计算弹框中选择利用系数值,光源种类及型号等等参数,这个根据自己的需求来设定即可。

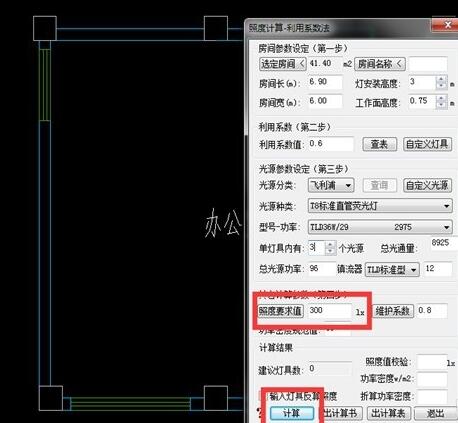

6、然后再填写照度值,大家需求不同,这里还是根据自己的需求来设定吧。
7、完成以上各项参数的设定,再点击计算。这时就可以看到灯具数量了。
t20天正电气快捷键
焊接(Weld)所选的材质点 【Alt】+【Ctrl】+【W】
焊接(Weld)到目标材质点 【Ctrl】+【W】
Unwrap的选项(Options) 【Ctrl】+【O】
框选放大Unwrap视图 【Ctrl】+【Z】
更新贴图(Map) 【Alt】+【Shift】+【Ctrl】+【M】
将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】
缩放到Gizmo大小 【Shift】+【空格】...
t20天正电气常见问题
问:天正电气怎么调出工具栏?
答:1、打开天正电气软件后,发现左侧的工具条找不见了。
2、这时我们只需要按下"ctrl和+",之后就会还原此工具条了。
问:天正电气怎么画桥架?如何用天正进行桥架计算?

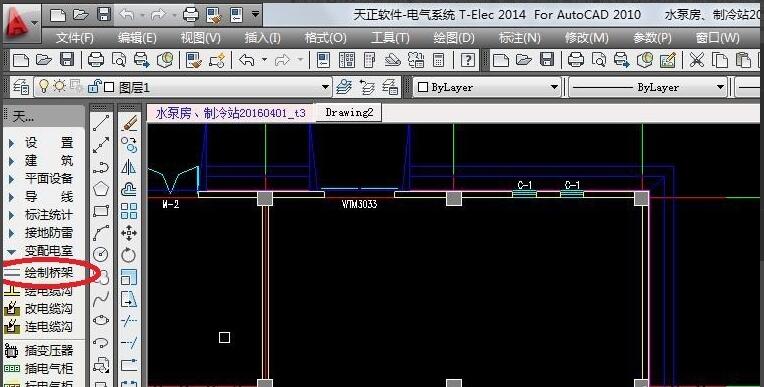

答:1、打开我们已经安装好的天正电气软件。进入到软件主界面后点击左侧的功能菜单中的“变配电室”,再选择绘制桥架选项。然后根据自己的需求画设计桥架即可。

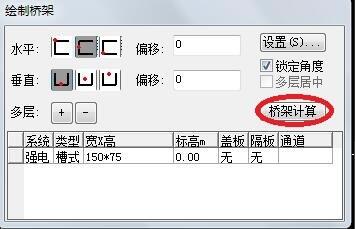

2、点击绘制桥架后会弹出一个对话框,点击桥架计算按钮;

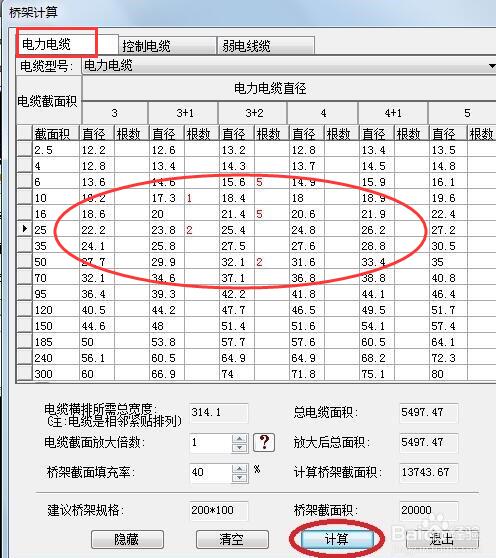

3、接着选择电力电缆选项,根据列表中的电缆截面积和电缆芯数,之后填写选择电缆型号的根数。完成以上操作后再点击计算。这样桥架的大小规格就计算出来了。

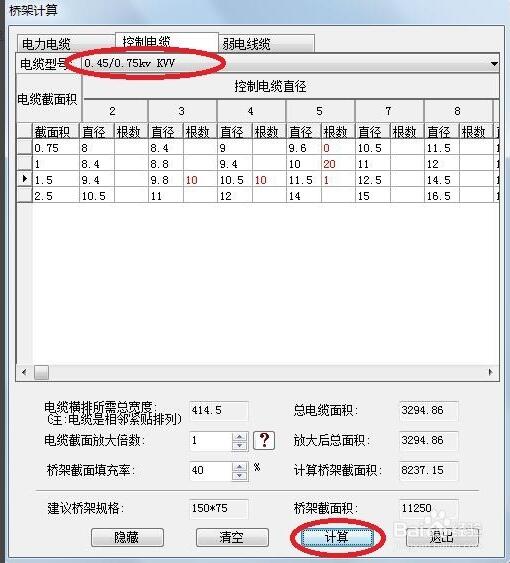

4、再点击控制电缆选项卡,选择电缆型号,再点击计算。桥架的大小规格也计算出来了。
5、最后在切换到弱点线缆,还是如上述两步一样选择线缆型号,根据电缆型号填写电缆根数。最后再点击计算按钮。这样所需桥架的大小规格也计算完成了。
同类软件对比
天正电气2014是一款天正公司总结多年从事电气软件开发经验,结合当前国内同类软件的各自特点,搜集大量设计单位对电气软件的设计需求,向广大设计人员推出的高效快捷的电气软件。
电气工程师CAD2010是依据最新电气设计规范,采纳众多工程师的建议,基于AutoCAD2010,全面采用ARX技术开发的通用电气工程设计软件包。电气工程师CAD2010包括原理图设计、系统图设计、接线图设计、电气施工图设计、电气平面图设计、全新的图形符号库、电气设计计算、设备统计、图表生成、尺寸标注和文字表格处理等功能,电气工程师CAD2010功能强大、图库丰富、中文界面、易学易用,相信一定会给您的设计工作带来巨大帮助。
小编推荐:t20天正电气可以帮助用户降低使用IBM进行设计的难度,显著的提高了工作人员的工作效率。t20天正电气一直以来是大多数小伙伴常用软件,快来下载吧。
