渐开线花键计算软件正式版是款功能比较实用的测量计算间隙工具。渐开线花键计算软件官方版中包括了公制渐开线花线、其它国家渐开线花线、计算能计算渐开线花线轴和渐开线花线孔。渐开线花键计算软件操作起来十分简单,可以大大提高用户的效率。
渐开线花键计算软件计算公式
分度圆 mz
周 节 πm
大 径 30°平齿根 m(z+1.5)
30°圆齿根 m(z+1.8)
45°圆齿根 m(z+1.2)
渐开线花键计算软件安装步骤
1、在188下载网将渐开线花键计算软件下载下来,得到一个软件压缩包。
2、这时我们将软件压缩包解压,得到其中的花键计算.exe应用程序。
3、双击打开花键计算.exe应用程序,就能使用了。
渐开线花键计算软件使用说明

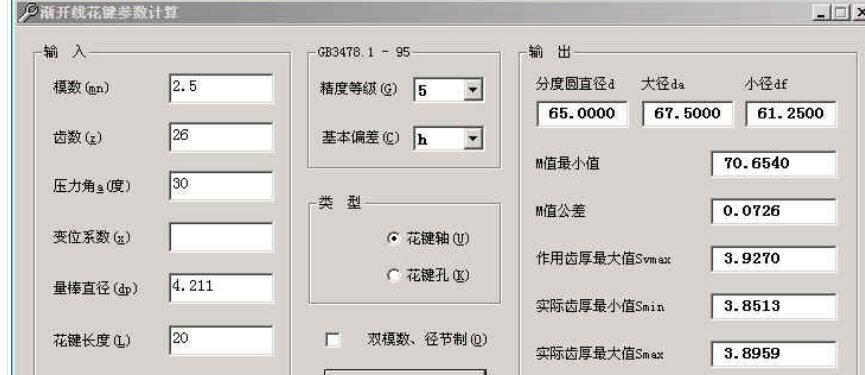

a)外花键参数计算(花键轴)
说明一点的是:计算双模数花键时,在“双模数、径节制”前面打上勾,按提示输入较小的模数值(径节要转换为模数后再输入)(较小的模数一般是计算齿高的)。
鼠标单击窗体空白区域,会启动打印命令。

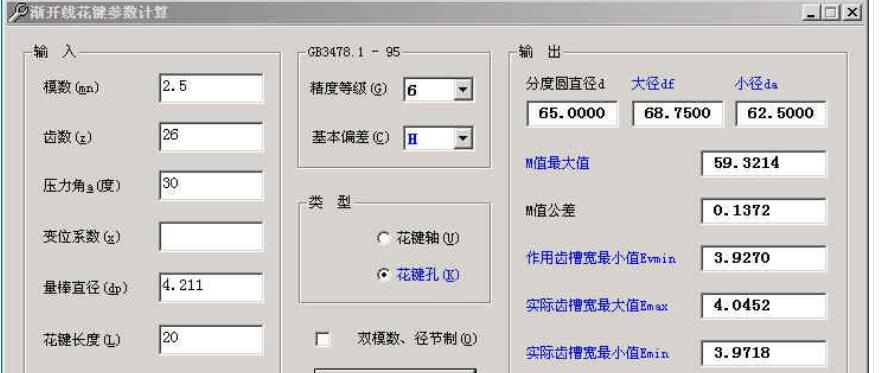

b)渐开线内花键参数计算(设计与测绘都实用)

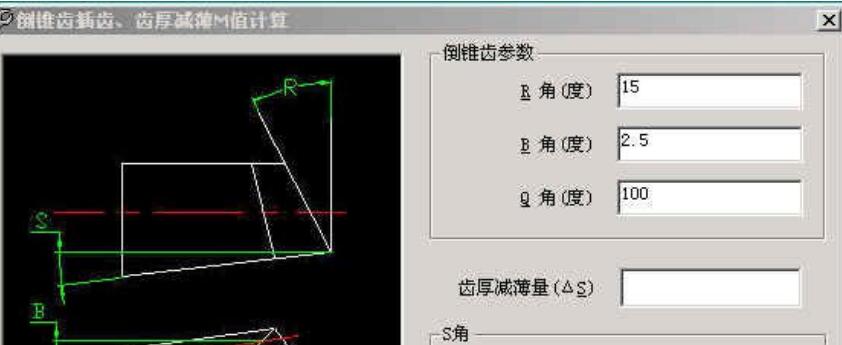

c)渐开线外花键插倒锥齿计算
如上图:输入R角、B角、Q角,即可计算出S角(插倒锥齿时插齿机工作台倾斜的角度),按“计算补偿变位系数”即可计算出补偿变位系数并传递到渐开线花键计算主窗口,再按计算就得到了插倒齿时的花键参数。
注:在毛坯车加工时R角如果加工出了一个角度,则此处应输入R角减去加工出来的角度。
渐开线花键计算软件更新日志:
1.修正了其它bug;
2.优化了软件的兼容性
小编推荐:渐开线花键计算软件官方版中包括了公制渐开线花线、其它国家渐开线花线、计算能计算渐开线花线轴和渐开线花线孔。希望您能喜欢!
