HGCAD最新版是一款简单易用的化工cad插件,HGCAD官方版不仅具有丰富的的扩展命令和化工设计各方面的标准件图库,而且还涵盖了从PID设计到轴测图配管到设备图纸设计等方面,HGCAD最新版适用于压力容器设计,工程设计等面向方面化工设计者适用。
HGCAD软件特性
1、内嵌件号,图幅,绘图,编写,文本,测算等拓展作用,是不可或缺的拓展专用工具
2、能够将本企业的图框,标题栏,统计表集成化到HGCAD中,便捷启用
3、内嵌高压容器层面各种标件图片库, 能够从莱单立即读取
4、能够便捷对等轴测图规范和撰写文字,及其启用PID图块
5、热交换器走管,法兰盘,橡胶支座,不锈钢封头,图面文字测算,钣金件进行,件号关系,图幅
HGCAD安装方法

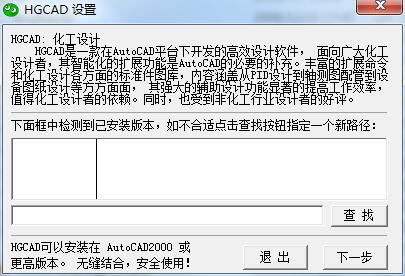

(A)、自动安装:使用winrar解压本软件到硬盘(如 C:\HGCAD),执行 setup.exe 即可。自动安装是手动安装的自动化模式。
(B)、手动安装:
(1)、AutoCAD 2006 或 更高版本
1)、使用winrar解压本软件到硬盘
2)、在CAD命令行里面输入 Options 打开“选项”对话框,在[文件]选项里面打开[支持文件搜索路径]列表并向这个列表里面添加本文件包支持路径:点击右侧[添加][浏览],找到本菜单文件包位置,然后点击[确定]退出。
3)、在CAD命令行里面输入 Cuiload 打开“加载/卸载自定义”对话框(如果以前安装过HGCAD,请先卸载旧版本),然后点击[浏览]查找文件包里面 HGCAD.cui(或HGCAD.mnu)文件,然后点击[加载],最后点击[关闭]退出。
(2)、AutoCAD 2005 或 以前版本安装
1)、使用winrar解压本软件到硬盘
2)、在CAD命令行里面输入 Options 打开“选项”对话框,在[文件]选项里面打开[支持文件搜索路径]列表并向这个列表里面添加本文件包支持路径:点击右侧[添加][浏览],找到本菜单文件包位置,
然后点击[确定]退出。
3)、[工具]??>[自定义]??>[菜单]??>[菜单组]??>[浏览]??>[加载]??>[菜单栏],然后把左面的菜单插入到右面即可,最后点击[关闭]退出。
HGCAD更新日志:
1. 优化的脚步从未停止!
2. 更多小惊喜等你来发现~
